ZAPPLINK VERSION 4
ZAPPLINK VERSION 4
ZAppLink for ZBrush 4 が公式リリース (ZAppLink_4.04)

ZBrush 4用のZAppLinkがベータ版から公式リリース版にアップデートされました。（2010年10月8日）

ZAppLink v4 for ZBrush 4の修正と変更点：
  • マルチビューが機能しなかった問題を修正（ Windows および Mac OSX）
  • ベータ版で時々生じていた、マルチビューが上下に反転する問題を修正
  • Pixolレイヤーに関する問題を修正
  • Mac OSX版でのマルチビューの読み込み/保存問題を修正

ダウンロードおよびインストール方法は以下を参照してください。

ZAppLink とは？

ZAppLinkは、ZBrushのテクスチャーワークフローに、あなたがいつも使用しているペイント＆レタッチソフトを組み込む事を可能にする非常に強力なZBrushプラグインです。
ZBrushから1クリックでお好みの外部ペイント＆レタッチソフトを呼び出し、そのペイント＆レタッチソフトでZBrushのドキュメントを編集し、再びZBrushに戻す事ができます。

ZAppLinkでは、1方向からの投影（プロジェクション）にとどまらず、複数の視点からのプロジェクションを一度に外部アプリケーションに出力する事ができます。例えば、キャラクターの前と後ろからの視点を外部レタッチソフトに書き出し、そこにテクスチャーを描けば、キャラクターの前と後ろに正しくテクスチャーが投影されるでしょう。

ZAppLinkを使えば、PSD形式をサポートする好みのペイントソフトの編集機能をZBrushのワークフローに組み込む事ができ、テクスチャー作成の効率をアップしてくれる事でしょう！

プラグインは無償です。
Pixologicのプラグインダウンロードページよりダウンロードをお願い致します。


ZAppLink の機能
  • adobe社Photoshopや無料のGimp等、PSD形式を読み書き可能でレイヤー編集をサポートするあらゆるペイント＆レタッチソフトにZBrushのキャンバスデータを送信する事ができます。
  • 平行ビューもしくはパースペクティブビューのプロジェクションを使う事ができます。
  • Photoshop(R)の選択範囲から、ZBrushのステンシルを作成する事ができます。
  • オブジェクトの見え方（ビュー角度）を８バンク(前後、上下、左右、カスタム1,2)に記憶/読み込みする事ができます。
  • 複数視点からのプロジェクションをサポート：オブジェクトの見え方（ビュー角度）を８バンク(前後、上下、左右、カスタム1,2)に記憶させ、それぞれの視点をレイヤーとして外部ペイント＆レタッチソフトに出力する事ができます。外部ペイント＆レタッチソフトで各レイヤーにペイントを行いZBrushに戻すと、ZAppLinkはそれぞれの視点レイヤーを正しくオブジェクトにプロジェクションします。
  • キャラクターの設定図を作成する事ができます。（８バンクのビューを横に並べたもの）
ZAppLinkのインストール

ZAppLinkを新規にZBrush 4にインストールする場合の手順
  • ZBrushが起動している場合終了します。
  • ダウンロードしたZAppLink_4.04 .zipを適当な一時フォルダに展開します。
  • 展開したフォルダに、以下の３つのファイルおよびフォルダ物がある事を確認してください。
    • ZAppLink_4.0.zsc
    • ZAppLink4_Guide.pdf (ZAppLinkのPDFマニュアル)
    • ZAppLinkData_4.0 フォルダ
  • これら３つのファイルおよびフォルダを ZBrush4の "ZPlugs"フォルダー内にコピーします。 Windows標準インストールでは、C:\Program Files\Pixologic\ZBrush4\ZStartup\ZPlugs
    Mac OSX標準インストールでは、アプリケーションフォルダ/ZBrush 4 OSX/ZStartup/ZPlugs
    に見つける事ができます。
  • ZBrushを起動しましょう。
  • Documentパレットに ZAppLinkボタンがある事を確認してください。このボタンを押すとZAppLinkが起動します。
注意：ダウンロードしたプラグインは必ず ZBrush4/ZStartup/ZPlugs フォルダ内に配置してください。（ZBrush4/ZData/Zplugsフォルダではありません）

重要：インストールする際に、Zplugsフォルダの直下に.zscファイルと同名プラグインのフォルダが存在するように配置してください。それ以外の配置でコピーするとZBrushから認識されません。 よくあるのが、Zplugsフォルダ内でZipを解凍し、Zplugs/(Zipの名前フォルダ)/***.zscファイル のように配置する事です。この場合ZBrushから認識されません。

ZAppLinkベータ for ZBrush 4からのアップデート：
  • ZBrushが起動している場合終了します。
  • ZPlugsフォルダを開きます。 Windows標準インストールでは、C:\Program Files\Pixologic\ZBrush4\ZStartup\ZPlugs Mac OSX標準インストールでは、アプリケーションフォルダ/ZBrush 4 OSX/ZStartup/ZPlugs. に見つける事ができます。
  • 旧バージョンの 「ZAppLink_4.0.zsc」ファイル および 「ZAppLinkData_4.0」フォルダを削除します。
  • ダウンロードしたZAppLink_4.04 .zipを適当な一時フォルダに展開します。
  • 展開したフォルダに、以下の３つのファイルおよびフォルダ物がある事を確認してください。
    • ZAppLink_4.0.zsc
    • ZAppLink4_Guide.pdf (ZAppLinkのPDFマニュアル)
    • ZAppLinkData_4.0 フォルダ
  • これら３つのファイルおよびフォルダを ZBrush4の "ZPlugs"フォルダー内にコピーします。 Windows標準インストールでは、C:\Program Files\Pixologic\ZBrush4\ZStartup\ZPlugs Mac OSX標準インストールでは、アプリケーションフォルダ/ZBrush 4 OSX/ZStartup/ZPlugs. に見つける事ができます。
  • ZBrushを起動しましょう。
  • Documentパレットに ZAppLinkボタンがある事を確認してください。このボタンを押すとZAppLinkが起動します。
ZAppLink簡単な使い方
  1. モデルをキャンバスに配置して Edit モードに入ります。
  2. Tool: Geometry: SDiv を高くします。(ポリペイントでテクスチャーを描く場合)
  3. モデルを回転してテクスチャーを描きたい向きにセットします。

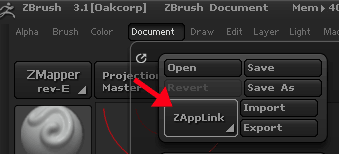

  4. Document : ZAppLink ボタンを押します。

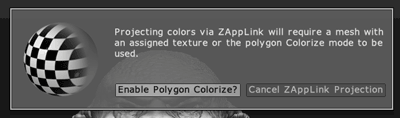

  5. テクスチャがセットされていない、もしくはTool:Texture:Colorizeが有効になっていない場合、次のポップアップウィンドウが表示されるので

    "Enable Polygon Colorize?"（ポリペイントで色を付けますか？）をクリックします。
    ※UVとテクスチャーマップをセットしている場合は表示されません。

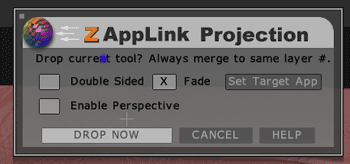

  6. ZAppLink Projection画面が表示されるので "DROP NOW" をクリックしましょう。
    パースペクティブ付きで編集したい場合は、"Enable Perspective"にチェックマークをつけます。
  7. Photoshop(R)が起動します(※)　

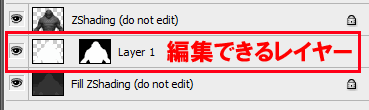

    Layer 1 にペイント＆編集 を行なってください。

    (do not edit)と表示されているレイヤーはZBrush上での見た目を再現する為のレイヤーで編集を加える必要はありません。
  8. 編集が済んだらそのまま「上書き保存」します。
  9. ZBrushに表示を切り替えます。次の OK (Unchanged) のメッセージが出る場合は画像編集ソフトで上書き保存していません。

    Retern to external editor を押して画像編集ソフトに戻り、ファイルを上書き保存してください。（意図して何も編集しない場合はそのままOK (Unchanged) をクリックして戻ってください）
  10. 正しく上書き更新されていると、Re-enter ZBrush が表示されますのでクリックします。

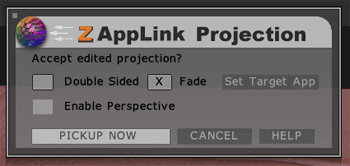

  11. ZAppLink Projection画面が表示され画像編集ソフトの編集結果がプレビューされます。

    プレビューでよいなら PICKUP NOW で編集結果が オブジェクトのテクスチャーマップ（もしくはポリペイント）として反映されます。ZAppLinkの結果を反映させたくない場合はキャンセルする事ができます。
  12. 別の角度からのテクスチャーを描きたい場合は、3～12 を繰り返してください。
※ZAppLinkのデータはマルチレイヤー形式の.PSDフォーマットで出力されます。マルチレイヤーPSDが扱える画像編集ソフトであればPhotoshop以外でも利用できます。ZAppLinkで利用するPSDフォーマット互換ソフトはZAppLink Projection画面にある"Set Target App"ボタンでセットできます。

マルチビューでペイントする
  1. モデルをキャンバスに配置して Edit モードに入ります。
  2. Tool: Geometry: SDiv を高くします。(ポリペイントでテクスチャーを描く場合)
  3. モデルを回転して正面(front)を向かせます

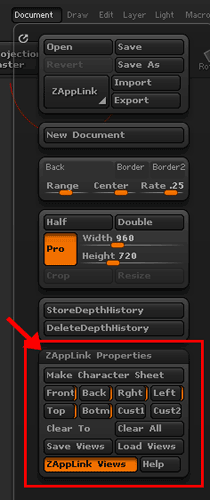

  4. Documentパレット:ZAppLink Properties:Front ボタンを押して、現在の向きをフロントとして記憶させます。なおfrontをセットすると自動的に背面(Back)がセットされます。
  5. モデルを回転して右向き(right)にします。
  6. Documentパレット:ZAppLink Properties:Rightボタンを押して、現在の向きをライトとして記憶させます。
  7. 同じように上面をむかせて Topを記憶します。
  8. Documentパレット:ZAppLinkボタンをクリックします。
  9. テクスチャがセットされていない、もしくはTool:Texture:Colorizeが有効になっていない場合、ポップアップウィンドウが表示されるので "Enable Polygon Colorize?"（ポリペイントで色を付けますか？）をクリックします。 ※UVとテクスチャーマップをセットしている場合は表示されません。

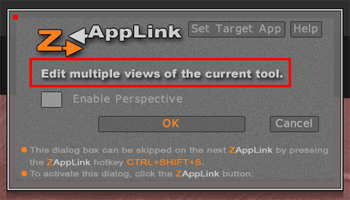

  10. ZAppLink のウィンドウが表示され、マルチビューモードになっている事が解ります。OKをクリックします。
  11. Photoshop(R)が起動します。セットしたfrontやtopビューがレイヤーに分かれて読み込まれます。それぞれのレイヤーを表示/非表示にして編集を加えてください。編集が済んだら上書き保存します。
  12. ZBrushに戻る(Re-enter ZBrush)と、Front > Back > Rhigt > Left > Top > Bottim > Cus1 > Cus2 の順番でレイヤーをピックアップする事ができます。

Photoshopでステンシルを作成する
  1. モデルをキャンバスに配置して Edit モードに入ります。
  2. Document : ZAppLink ボタンを押しドロップします。（今回はステンシルの作成なのでテクスチャーについては省きます）

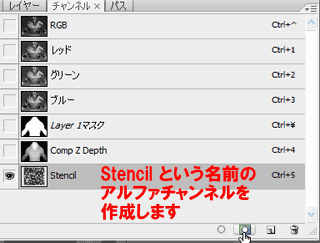

  3. Photoshopに切り替わったら、選択ツールやクイックマスクモード等で選択範囲を作成します。選択範囲>選択範囲を保存を選び 名前を Stencil として保存します。

    もしくは チャンネルパレットの「選択範囲をチャンネルとして保存」からアルファチャンネルを作成し、チャンネル名を Stencil に変えてもいいでしょう。
  4. ファイルを上書き保存して、ZBrushに戻ります。
  5. ZAppLink はPhotoshopから戻ってきたPSD内に"Stencil"という名前のアルファチャンネルが見つかった場合、自動的にステンシルへ変換します。
  6. ステンシルが不要になったら、Stencil: Stencil Onボタンを OFF にします。
